陶粒自保温加气砌块的方法，具体步骤如下：

第一步，原料准备，制造陶粒混凝土加气砌块的原料及混合配比(体积比)：①陶粒50％～75％，其堆积密度在300～400kg/m3，强度1.5～2.0MPa，1h吸水率≤10％；②陶粉6％～8％，它是生产陶粒时产出的陶粉，其容重在500～600kg/m3；③水泥8％～10％，它为型号425硅酸盐水泥；④粉煤灰4％～6％，它是电厂发电产出的废弃材料粉煤灰；⑤混凝土发泡剂8％～11％；发泡膨胀率⑥水16％～18％；

第二步，混合均化：按上述配比取陶粒、陶粉、水泥、粉煤灰、混凝土发泡剂和水进行混合搅拌均化，得粘稠状陶粒混凝土物料；

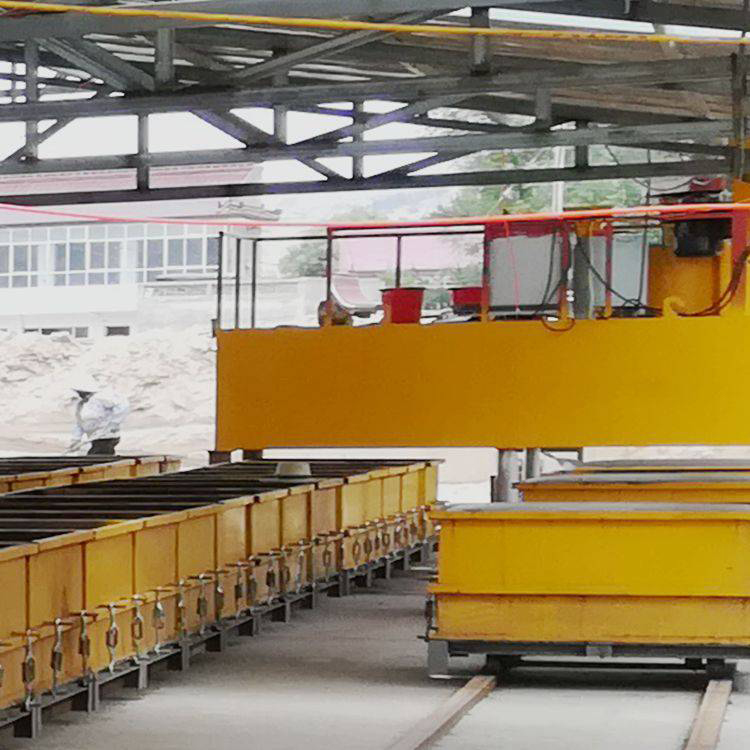

第三步，浇铸成型：将第二步获得粘稠状陶粒混凝土物料注入成型混凝土中，并使粘稠状陶粒混凝土物料充分填实在混凝土腔内，经过振动器振动使粘稠状陶粒混凝土物料充分密实；

第四步，温室护养：将混凝土粘稠状陶粒混凝土物料进入在60℃～80℃温室内养护8～12小时，得到有效的凝固期，成陶粒泡沫混凝土并输送出养护室；

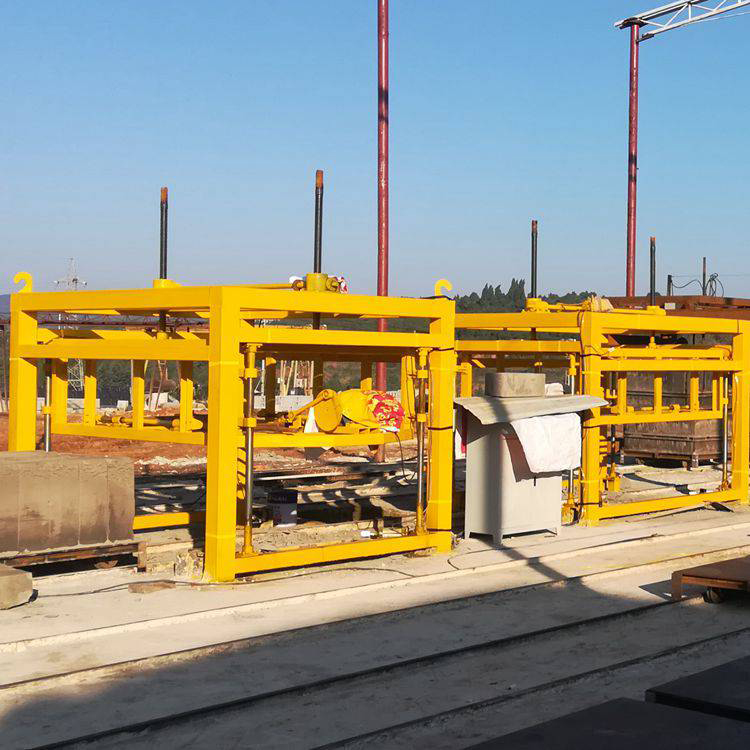

第五步脱模切割：养护好的陶粒泡沫混凝土砌块坯连同模具送出养护室后，经过脱模后得陶粒自保温加气砌块坯；脱模后，通过圆锯片切割机按照市场建筑需求的尺寸进行切割，即可获得市场销售的陶粒自保温加气砌块成品，同时进行打包码垛成品堆放。
